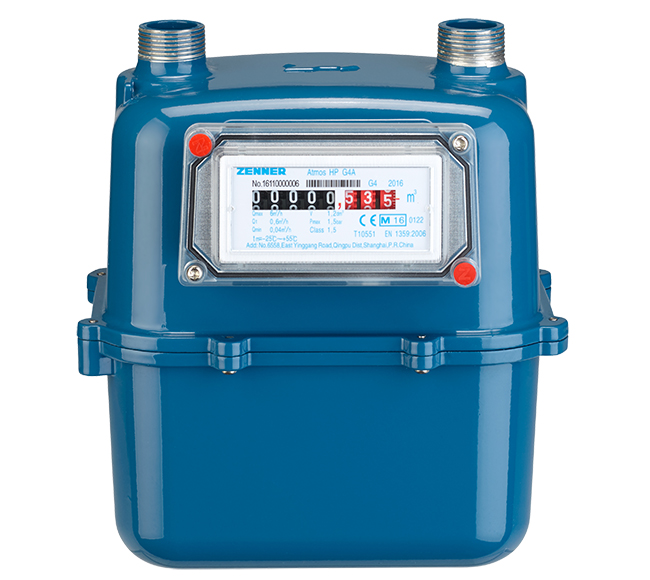

Medidor de gas tipo diafragma, amplio rango

2 tubos, amplio rango (0.016m3/h a 6m3/h), precisión y estabilidad

Este medidor de gas tipo diafragma tiene como característica principal el de presentar un amplio rango de medición, además de gran precisión y confiabilidad en cuanto a la medición. Como propiedad de este tipo de medidor de gas es que presenta carcasa externa hecha de acero galvanizado con recubrimiento de polvo o de aluminio fundido en presión, esto hace que el medidor aumente su resistencia a la corrosión, además de alargar su vida a más de 25 años. Este tipo de medidor de gas tiene la capacidad de poder realizar la medición de diversos gases, entre estos podemos considerar al gas natural, gas líquido, GLP, biogás, gas de metano, entre otros.

Por otro lado, se tiene un óptimo flujo de gas debido a la gran coordinación que se presenta gracias al rol principal del sistema de calibración integrada. Garantizamos gran precisión de medición sin importar que exista ratio de flujo bajo, siendo de gran eficiencia para la medición del gas.

Para este tipo de medidor de gas tipo diafragma se garantiza gran resistencia ante la contaminación con un valor Qmin debido a sus características de deslizamiento óptimo de las válvulas.

Nuestros medidores de gas tipo diafragma WG2.5S cumple con los requerimientos estándares de GB/T5968-1997, EN1359:1998/A1:2006, 0IML R31:1995.

Características
  • Aprobado conforme al MID por NMi
  • Pérdida de presión baja total, debajo de los 160Pa bajo 6m3/h
  • El retardante al fuego llega a los 0.1 bar
  • El ratio de flujo inicial es menor a 3dm³/h
  • Rango amplio de temperatura de trabajo, se encuentra entre los -25 a los 55 ºC
  • Presión de operación: 0.5 bar
  • Diseño mejorado con pulsador
  • De manera opcional el inhibidor de flujo de reversa.

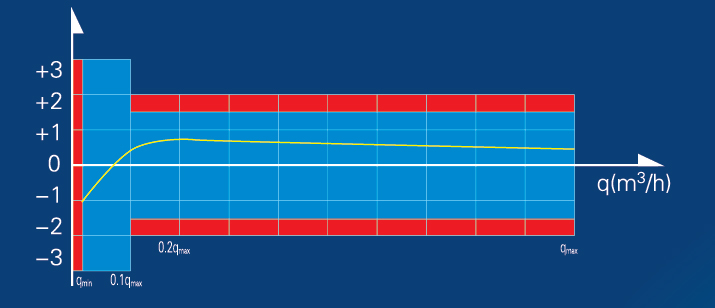

Curva de error
Medidor de gas tipo diafragma, amplio rango
Data técnica
Tipo WG2.5S
Ratio de flujo nominal Qn m3/h 2.5
Ratio de flujo máx. Qmax m³/h 6
Ratio de flujo mín. Qmin m3/h 0.016
Presión máx. operativa bar 0.5
Error máx. permisible Qt ≤ Q ≤ 0.1 Qmax Qmin ≤ Q < Qt ± 1.5% ± 3%
Pérdida máx. de presión mbar ≤ 2
Rango máx. de visualización m3/h 99999.9998
Rango mín. de visualización m3/h 0.0002
Clase de precisión clase 1.5
Volumen cíclico dm3 1.2
Valor de pulso m3/pulso 0.01
Peso kg 1.8

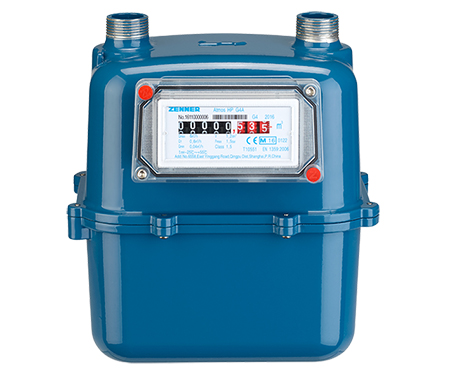

Medidor de gas tipo diafragma, amplio rango

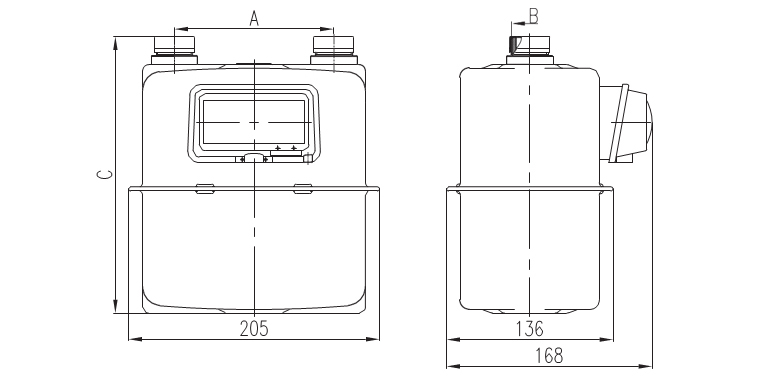

Dimensiones del diafragma
A [mm] 90 ± 0.50 110 ± 0.50 130 ± 0.50
B M30 x 2 - 6 g G¾B G⅞B G1B NPT ¾″ BS746 1″
C [mm] 226 218
Zenner Metering Technology (Shanghai) Ltd., es una empresa fundada y consolida como empresa en comandita con el fabricante de equipos de reconocimiento mundial como también el proveedor de servicio de energía Europea, el cual es el grupo alemán Minol-Zenner. Tenemos una vasta experiencia y sobretodo la calidad de nuestros productos son los que nos respaldan. Contamos con una gran gama de productos que están siendo utilizando en diversas partes del mundo, entre ellos incluye el medidor de gas tipo diafragma, medidor de gas de amplio rango tipo industrial, medidor inteligente de gas, medidor inteligente de gas con módulo IoT, medidor de gas rotativo, entre otros.
