Medidor de gas tipo diafragma 2 tubos y 1 tubo G4s| G6Ms | WG6M

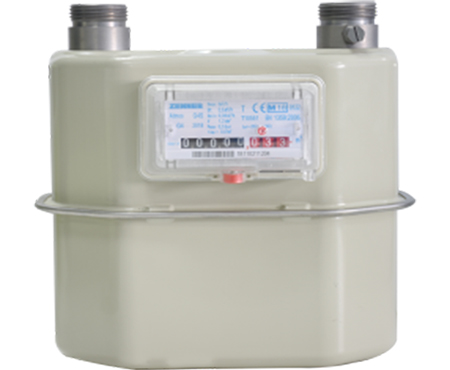

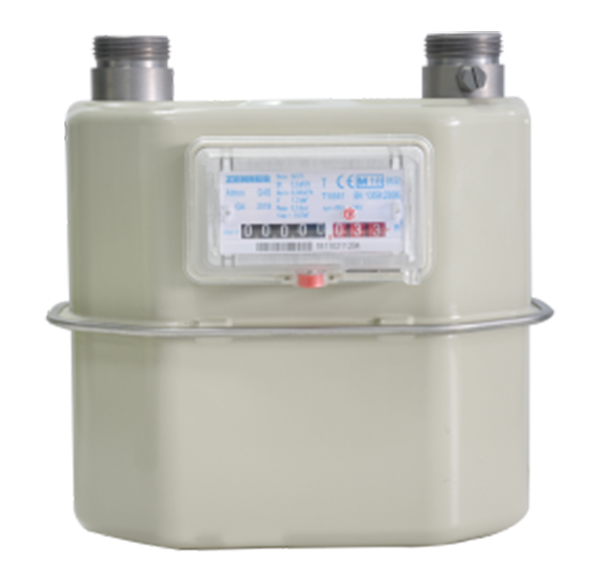

La distancia del centro es de 152.4mm

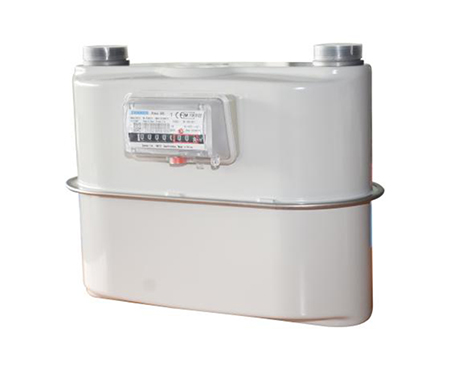

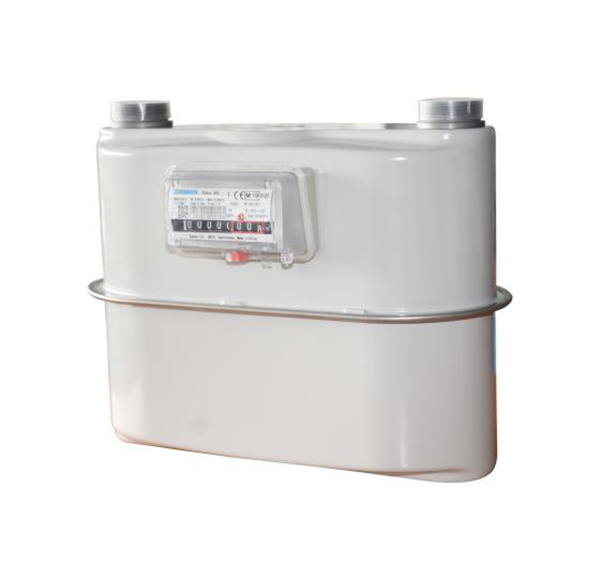

La distancia del centro es de 250mm
Mono-tubular
Este tipo de medidor de gas tipo diafragma Atmos® es de diseño muy compacto y moderno para el uso conveniente de medición de gas para los usuarios, ya que presenta características que generar confiabilidad como la calidad en el diseño, un alta precisión, seguridad, entre otros. Este medidor de gas tipo diafragma lo ofrecemos en 3 modelos, siendo el G4, G6M y WG6M. Nuestros clientes en distintas partes del mundo nos dan comentarios positivos acerca de nuestro medidor de gas debido a sus grandes contribuciones eficientes en la operación como el de brindar de manera precisa las mediciones, una alta estabilidad uniforme en la medición, alta confiabilidad, además de presentar un largo periodo de servicio. Ofrecemos estos tipos de medidores de gas tipo diafragma con una gran resistencia a la corrosión, por lo que garantizamos el alto rendimiento y eficiencia en su trabajo.
El medidor de gas tipo diafragma es perfecto para realizar la medición de diversos tipos de gas. Además se tiene un óptimo flujo de gas debido a la gran coordinación que se presenta gracias al rol principal del sistema de calibración integrada. Se mencionó previamente que este tipo de medidor de gas es ideal para trabajar ante la corrosión por su gran protección, también se garantiza gran resistencia ante la contaminación con un valor Qmin debido a sus características de deslizamiento óptimo de las válvulas.
Nuestro medidor de gas tipo diafragma Atmos® cumple con los requerimientos estándar de EN1359:1998/A1:2006 and OIML R137-1 (2012).
Características
Aprobado conforme al MID por NMi
Sistema integrado para poder ajustar la curva de error
Carcasa de acero galvanizado con recubrimiento de polvo para una máxima resistencia a la corrosión
Resistente al fuego (HTB) que llega a los 0.1 bar conforme a EN1359
Flujo de inicio
Rango de temperatura de trabajo: -25 °C a +55 °C
Presión de operación: 0.5 bar
Estabilidad de largo plazo debido al uso de diafragma de alta calidad
Diseño mejorado con pulsador
De manera opcional el inhibidor de flujo de reversa.
Data técnica
Tipo
G4s
G6Ms
WG6Ms
Ratio de flujo nominal
Qn
m³/h
4
6
10
Ratio de flujo máx.
Qmax
m³/h
10
10
10
Ratio de flujo mín.
Qmin
m³/h
0.04
0.04
0.04
Presión máx. operativa
bar
0.5
0.5
0.5
Error máx. permisible
0.1 Qmax ≤ Q ≤ Qmax Qmin ≤ Q < 0.1 Qmax
± 1.5% ± 3%
± 1.5% ± 3%
± 1.5% ± 3%
Pérdida máx. de presión
mbar
≤ 2
≤ 2
≤ 2
Rango máx. de visualización
m³/h
99999.9998
99999.9998
99999.9998
Rango mín. de visualización
m³/h
0.0002
0.0002
0.0002
Clase de precisión
Clase
1.5
1.5
1.5
Volumen cíclico
dm³
2.0
2.0
2.0
Valor de pulso
m3/pulso
0.01
0.01
0.01
Peso
kg
2.0
2.0
2.0

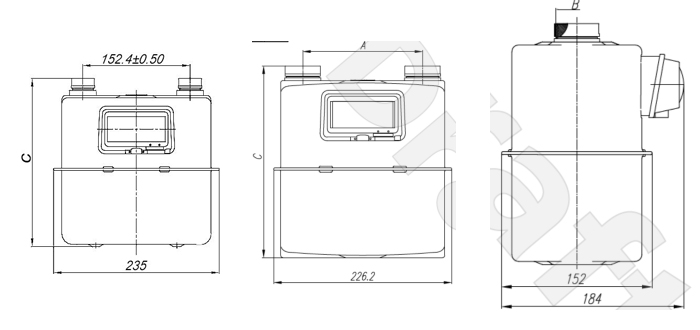

Dimensiones
A
[mm]
152.40± 0.50
250 ± 0.50
B
M30 x 2 - 6 g
G¾ B
G⅞B
G1B
NPT ¾″
BS746 1″
C
[mm]
