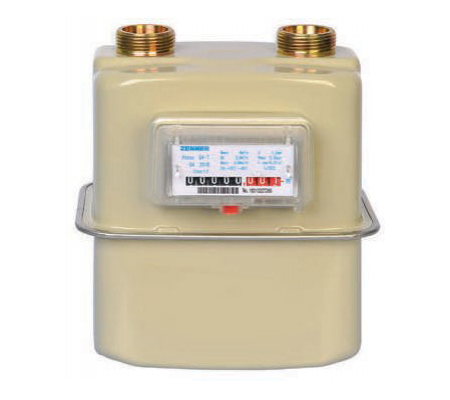

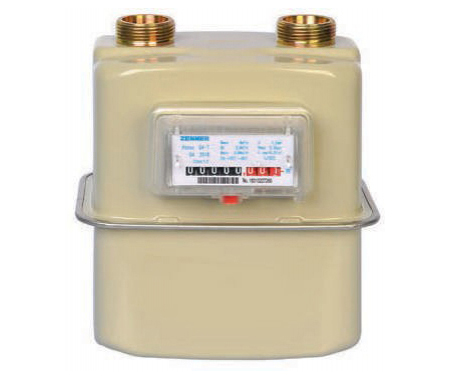

Medidor de gas tipo diafragma, con compensación de temperatura
2 tubos, compensación de temperatura, alta precisión y adaptabilidad
Entre los modelos de medidores de gas tipo diafragma que integren mecanismo de compensación de temperatura se encuentran el G1.6T, G2.5T y el G4-T. Un bi-metal sintético con distintos coeficientes de expansión térmica en el mecanismo de la compensación de temperatura será provocado siempre y cuando se tenga que haya cambiado la temperatura del flujo de gas. Asimismo gracias a la deformación de doblado, la longitud de la manivela cambiará para de esta manera ajustar el movimiento del diafragma, y todo esto conlleva a que el volumen cíclico haya cambiado. Se pensó y fabricó este tipo de estructura para poder neutralizar las diferencias del volumen que se origina por medio de la contracción del gas y expansión térmica. Como puede apreciar, se tienen un gran grupo de mejoras y características que brindan a aumentar la adaptabilidad ambiental del medidor de gas tipo diafragma, además de su precisión de medición, el cual es importante para tener el control exacto en cada medición.
Este medidor de gas tipo diafragma tiene la capacidad de poder realizar la medición de diversos gases, entre estos podemos considerar al gas natural, gas líquido, biogás, gas de metano, entre otros.
- Compensación de la temperatura para corregir las lecturas del medidor
- Sistema integrado para ajuste de error de la curva
- Carcasa de acero galvanizado recubierto en polvo para una máxima resistencia de la corrosión
- Presión de operación: 0.5 bar
- Rango amplio de temperatura de trabajo, se encuentra entre los -25 a los 55 ºC
- El retardante al fuego llega a los 0.1 bar conforme a EN1359
- Rendimiento anti corrosión
- El flujo inicial es menor a 1 dm³/h
- Diseño mejorado con pulsador
| Data técnica | |||||
| Tipo | G1.6-T | G2.5-T | G4-T | ||
| Ratio de flujo nominal | Qn | m³/h | 1.6 | 2.5 | 4 |
| Ratio de flujo máx. | Qmax | m³/h | 2.5 | 4 | 6 |
| Ratio de flujo mín. | Qmin | m³/h | 0.016 | 0.025 | 0.04 |
| Presión máx. operativa | bar | 0.5 | 0.5 | 0.5 | |
| Error máx. permisible | 0.1 Qmax ≤ Q ≤ Qmax Qmin ≤ Q < 0.1 Qmax | ± 1.5% ± 3% | ± 1.5% ± 3% | ± 1.5% ± 3% | |
| Pérdida máx. de presión | mbar | ≤ 2 | ≤ 2 | ≤ 2 | |
| Rango máx. de visualización | m³/h | 99999.9998 | 99999.9998 | 99999.9998 | |
| Rango mín. de visualización | m³/h | 0.0002 | 0.0002 | 0.0002 | |
| Clase de precisión | clase | 1.5 | 1.5 | 1.5 | |
| Volumen cíclico | dm³ | 1.2 | 1.2 | 1.2 | |
| Valor de pulso | m3/pulse | 0.01 | 0.01 | 0.01 | |
| Peso | kg | 2.0 | 2.0 | 2.0 | |

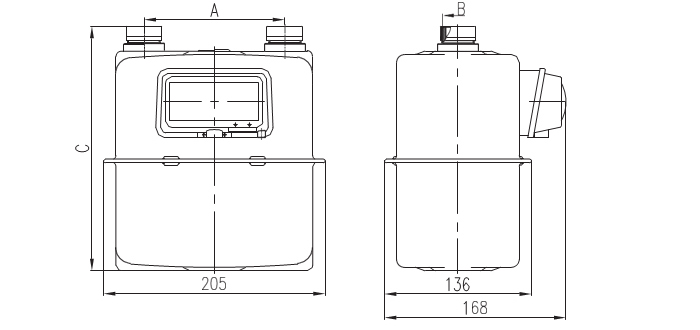

| Dimensiones del medidor de gas tipo diafragma G1.6-T | G2.5-T | G4-T |
| A [mm] 110 ± 0.50 130 ± 0.50 |
| B M30 x 2 - 6 g G¾B G⅞B G1B G1¼B NPT ¾″ |
| C [mm] 230 238 |
